简介
本方案采用了KF5936三合一移动电源芯片，支持3A的充电电流，5V 2.4A同步升压。4个电量指示灯，智能识别负载，支持边充边放，转换效率高达90%。锂电保护电路采用了DW01+3个8205S，支持过电压充电保护、过电压放电保护、过电流放电保护，充电截止电压为4.2V。

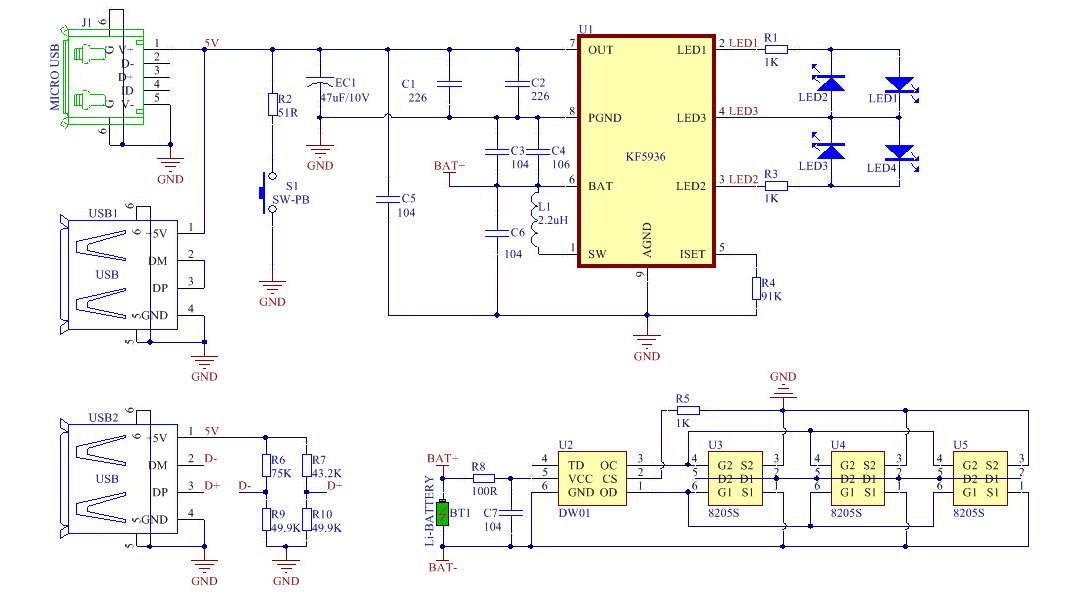

原理图
PCB
