KF836 mobile power + wireless charging scheme

简介

该方案采用ETA6884移动电源芯片和KF720无线充电管理芯片，高达3A的开关充电电流和2.4A的升压放电能力，无线充输出为5V@1A。支持边充边放。

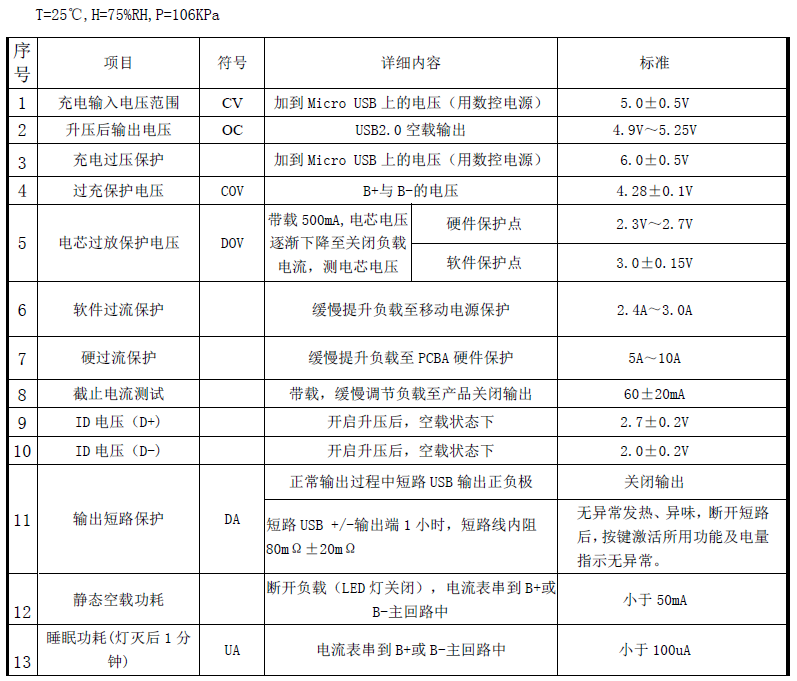

电气特性


功能描述

1.短按按键显示电池当前电量，放电启动时 LED 显示当前电量，当检测不到无线充接收端负载时， 约 30 秒后关闭无线输出，无线充接收端负载和 USB 负载都没检测到时约 60 秒后关闭升压。

2.短按按键显示电池当前电量，放电启动时 LED 显示当前电量。

3.移动电源内置电池放空时，只有对电池重新充电，才能打开升压。

4.USB2.0 输出发生短路时，短路后可按键激活。

升压开启条件

短按按键开启升压，USB 识别负载的接入与移除，当负载无负载或移除时，延长约 60 秒（具体时间要实测产品）自动关闭。电路进入低功耗状态（自耗电＜100uA）。

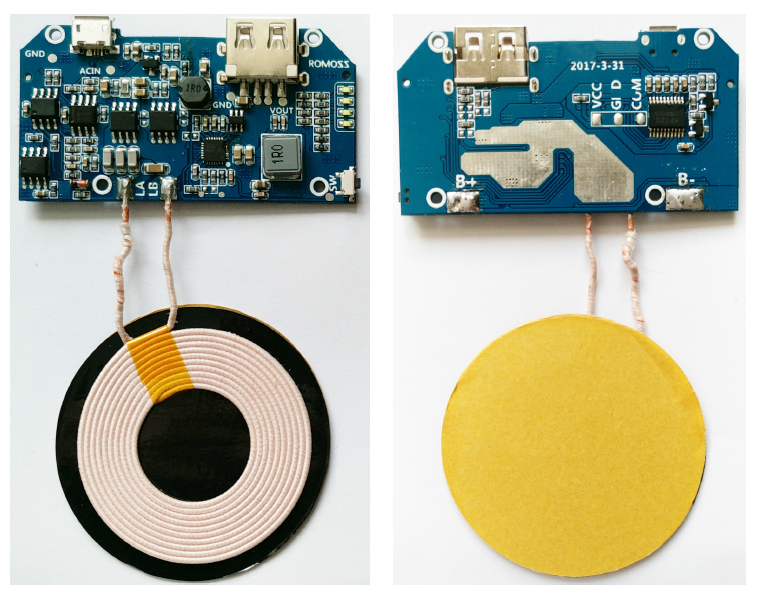

PCB实物图片

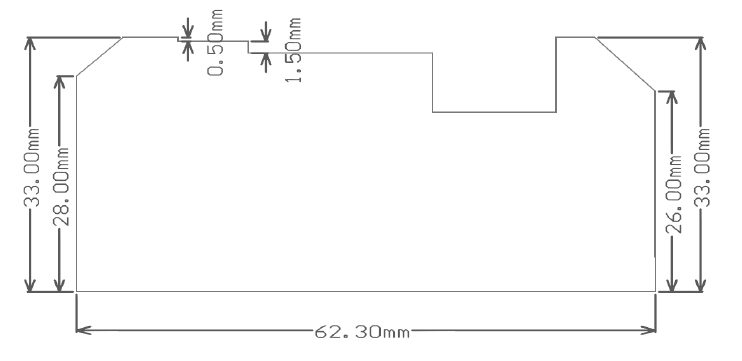

PCB尺寸图
